產品介紹

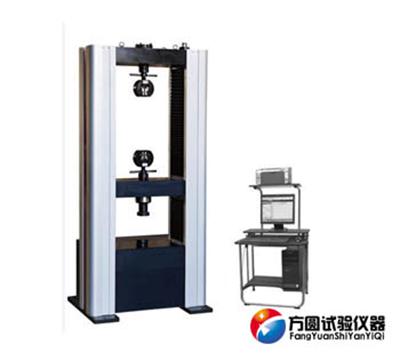

WDW-E系列微機控制電子萬能試驗機

濟南方圓生產的WDW-E系列微機控制電子萬能試驗機可根據客戶需求增加其它相應標準。外形美觀、操作方便、性能穩定可靠。如您有需求或任何想要咨詢的問題，歡迎您隨時致電我司， 24小時熱線:0531-83157169，我們將有專業的技術人員竭誠為您服務。

WDW-E微機控制電子萬能試驗機的設計采用國外的先進控制理念，滿足國家標準GB/T228《金屬材料室溫拉伸試驗方法》GB/T7314《金屬材料室溫壓縮試驗方法》GB/T14452《金屬材料彎曲力學性能試驗方法》可以滿足GB、、ASTM、DIN等標準。計算機通過方圓公司研制的全數字控制系統進行采集控制、經方圓全數字調速控制器直接控制全數字調速電機轉動、轉速經減速系統減速后通過精密絲杠副實現橫梁上升、下降，完成試樣的拉伸、剝離等力學性能試驗。

1.適用的試驗方法及標準：

GB/T228《金屬材料室溫拉伸試驗方法》

GB/T7314《金屬材料室溫壓縮試驗方法》

GB/T14452《金屬材料彎曲力學性能試驗方法》

可以滿足GB、、ASTM、DIN等標準?？筛鶕?jù)客戶需求增加其它相應標準。

2.主機：

WDW-E微機控制電子萬能試驗機可分為WDW-50E WDW-100E WDW-300E WDW-500E WDW-600E五種型號，該機采用雙空間龍門式落地式結構，標準為上空間拉伸，下空間壓縮、彎曲，拉壓空間可相互轉換。主機部分由四根導向立柱、上橫梁、中橫梁、工作臺組成落地式框架，調速系統安裝在工作臺下部。由調速精度高、范圍寬、性能穩定的日本松下交流伺服電機通過同步齒形帶減速系統帶動滾珠絲杠副旋轉，滾珠絲杠副驅動中橫梁，帶動拉伸輔具（或壓縮、彎曲等輔具）上下移動，實現試樣的加荷與卸載。該結構保證機架有足夠的剛度，同時實現高效、平穩傳動。本機適用于各種金屬、非金屬及復合材料的力學性能指標的測試，完全符合國家相關標準的要求。據GB//ASTM/JIS/DIN等標準選配不同附具后，用其進行拉伸、壓縮、彎曲、剝離、剪切、撕裂、刺破、頂破及各種高低溫試驗，也可檢測材料的屈服強度、抗拉（壓、彎）強度、延伸率、非比例強度、彈性模量等參數；建筑建材、航空航天、機械制造、電線電纜、橡膠塑料、紡織、家電等行業的材料檢驗分析；是科研院校、大專院校、工礦企業、技術監督、商檢仲裁等部門的理想測試設備。

序號	技術指標	WDW-50E	WDW-100E	WDW-200E	WDW-300E	WDW-500E	WDW-600E
1	試驗機等級	1級或0.5級
2	試驗力最大值	50kN	100kN	200kN	300kN	500kN	600kN
3	試驗力測量范圍	最大試驗力的（0.4%～100%）
4	試驗力測量精度	最大試驗力的（0.2%～100%）測量范圍內，優于示值的±1％（1級）；最大試驗力的（0.4%～100%）測量范圍內，優于示值的±0.5％（0.5級）
5	試驗力分辨力	±300000碼
6	變形最大值	10mm
7	變形測量范圍	引伸計滿量程的0.2%-100%
8	變形測量精度	引伸計滿量程的0.2%-100%范圍內，優于示值的±1％（1級）；引伸計滿量程的0.2%-100%范圍內，優于示值的±0.5％（0.5級）
9	位移測量精度	優于示值的±1％（1級）；優于示值的±0.5％（0.5級）
10	位移分辨力	0.001mm
11	位移速度（mm/min）	0. 005 ~ 500 ，無級調速
12	拉伸行程	600	600	600	600	600
13	壓縮行程	600	600	600	600	600
14	試驗寬度	500	550	600	600	650
15	力控速率調節范圍	0.005--5%Fs/s
16	力控速率控制精度	為±1%設定值以內
17	變形速率調節范圍	0.005—5%Fs/s
18	變形速率控制精度	速率＜0.05%Fs時，為±1%設定值以內；速率＞0.05%Fs時，為±0.5%設定值以內
19	位移速率控制精度	速率＜0.01mm/min時，為設定值的±1%以內；速率≥0.01mm/min時，為設定值的±0.5%以內。	0.005—250mm/min
20	恒力、恒位移、恒變形控制范圍	0.5%~100%Fs
21	恒力、恒位移、恒變形控制精度	設定值≥10%Fs時，為設定值的±0.1%以內；速率＜10%Fs時，為設定值的±1%以內
22	工作環境	室溫10～35℃，濕度20%～80%
23	主機外形尺寸（寬×深×高）(mm)	950×650×2100	1000×750×2200	1100×770×2600	1150×770×2817
24	主機重量	750	1100	1800	1800	2800

工作環境要求

1、在室溫10°-35℃范圍內，對聞到要嚴格的試驗，試驗溫度應為：23℃±5℃；

2、相對濕度不大于80%；

3、在穩固的基礎上正確安裝；

4、在周圍無振動、無腐蝕性介質和無強電干擾的清潔的環境中

5、電源電壓的波動范圍不應超過額定電壓的10%。
